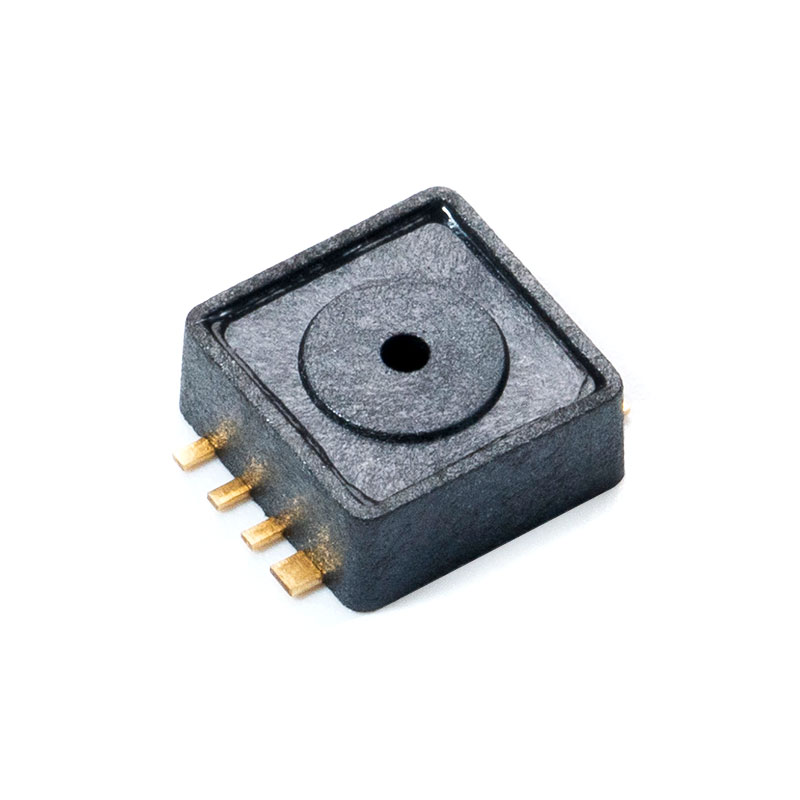

Sensor de pressão absoluta MCP-J20
  • Sensor de pressão absoluta MCP-J20
  • Sensor de pressão absoluta MCP-J20
  • Sensor de pressão absoluta MCP-J20

Sensor de pressão absoluta MCP-J20

Descrição
O mercado de sensores lançou produtos de sensores de pressão absoluta calibrados. A série MCP-J20 foi projetada para transmissão de pressão no coletor de admissão de automóveis e motocicletas
Este produto usa chips de condicionamento de sinal de nível automotivo para calibrar e compensar a saída do núcleo MEMS e pode converter sinais de pressão de 10kPa a 1000kPa em sinais de saída analógicos com uma faixa de saída personalizável (0 ~ 5V). Ao mesmo tempo que garantem a excelente confiabilidade do produto, os dois chips são integrados e embalados, reduzindo bastante o tamanho da embalagem. Ao mesmo tempo, o produto condicionado pode fornecer saída padrão dentro da faixa de temperatura e precisão, eliminando a necessidade dos clientes calibrarem o sensor.

Característica

O erro máximo de 0°C a 85°C é de 2,5%
Muito adequado para microprocessadores ou sistemas baseados em microcontroladores
Embalagem ultrapequena para montagem em superfície
Faixa de temperatura: -40°C a 125°C
Faixa J20 (A) 10kPa~1000kPa opcional J20(B)10kPa~400kPa
Saída de tensão analógica proporcional/absoluta

Aplicações típicas

Aplicações automotivas (medição de pressão múltipla)
Controle industrial
Aplicação de pressão na motocicleta
Sensores híbridos e de nova energia assistidos por vácuo
Detecção de pressão de gás GNV
Manômetro

Entre em contato conosco
PRÉV：Sensor de pressão absoluta MCP-J20A, J20B, J20C
PRÓXIMO：Sensor de pressão absoluta MCP-J10, J11, J12

Visão geral

O sensor de pressão da série MCP-J20 usa um núcleo piezoresistivo MEMS como elemento sensível à pressão, que emite um sinal bruto proporcional à pressão ambiente. O chip de condicionamento com um ADC de 16 bits integrado aciona o componente sensível e amplifica, compensa a temperatura e lineariza o sinal original para gerar um sinal de saída de tensão analógico que está linearmente relacionado à pressão aplicada.。.



Função de transferência

FORUm=A×P B
atenção:
OUT é a tensão de saída analógica, medida em volts;
P é o valor da pressão, pressão absoluta, em kPa;
Veja a tabela abaixo para A e B.

Figura 3.1 Função de transferência de saída simulada

Modelo de Pr.oduto Faixa (kPa) Faixa de tensão de saída (V) Ganho e compensação
Po Pr OL Ah A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
