3.1. Visão geral

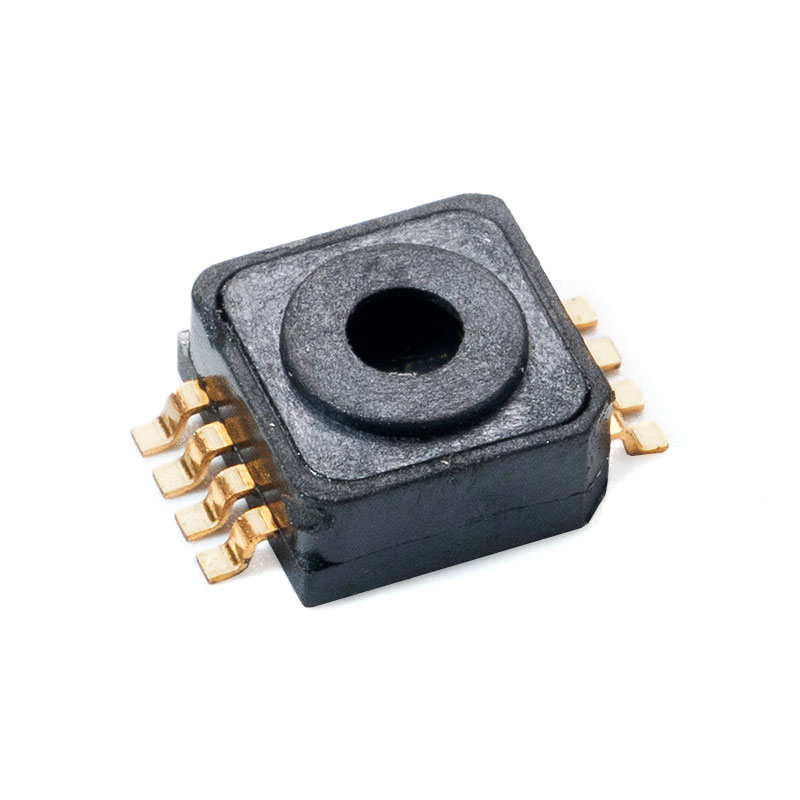

O sensor de pressão da série MCP-J20 usa um núcleo piezoresistivo MEMS como elemento sensível à pressão, que emite um sinal bruto proporcional à pressão ambiente. O chip de condicionamento com um ADC de 16 bits integrado aciona o componente sensível e amplifica, compensa a temperatura e lineariza o sinal original para gerar um sinal de saída de tensão analógico que está linearmente relacionado à pressão aplicada.
Função de transferência
 | FORUm=A×P B atenção: OUT é a tensão de saída analógica, medida em volts; P é o valor da pressão, pressão absoluta, em kPa; Veja a tabela abaixo para A e B. |
Figura 3.1 Função de transferência de saída simulada
| Modelo de produto | Faixa (kPa) | Faixa de tensão de saída (V) | Ganho e compensação | |||
| Po | Pr. | OL | Ah | A | B | |
| MCP-J20-15115K | 15 | 115 | 0.5 | 4.5 | 0.04 | 0.1 |
| MCP-J20-20250K | 20 | 250 | 0.5 | 4.5 | 0.0173915 | 0.152174 |
| MCP-J20-20400K | 20 | 400 | 0.5 | 4.5 | 0.0105265 | 0.2894735 |
