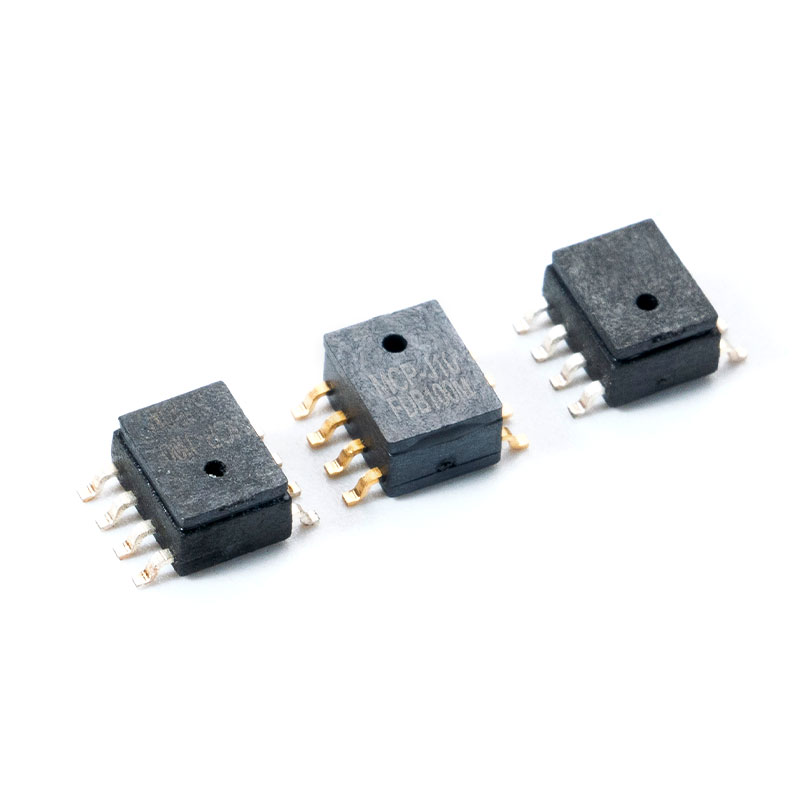

O que é um sensor de pressão absoluta?

Um sensor de pressão absoluta é um transdutor que mede a pressão relativa a um vácuo perfeito (0 Pa), em vez de relativa à pressão atmosférica ou qualquer outra pressão de referência. Isto o torna fundamentalmente diferente dos sensores manométricos ou diferenciais, e é especialmente adequado para aplicações onde flutuações atmosféricas introduziriam erros de medição inaceitáveis. Da altimetria aeroespacial aos sistemas HVAC industriais, sensores de pressão absoluta são a base da engenharia de medição de precisão.

Este guia abrange tudo o que engenheiros, especialistas em compras e integradores de sistemas precisam saber — desde princípios operacionais e dados de comparação até critérios de seleção específicos de aplicações e opções de implementação de baixo custo.

1. Como funciona um sensor de pressão absoluta?

1.1 Princípio Básico de Funcionamento

Um sensor de pressão absoluta contém uma câmara de referência selada evacuada a um vácuo quase perfeito (normalmente <10⁻³ Pa). Um diafragma de detecção – normalmente feito de silício, aço inoxidável ou cerâmica – desvia em resposta à pressão do processo aplicada em um lado. Esta deflexão mecânica é convertida em um sinal elétrico usando um dos vários métodos de transdução:

• Piezoresistivo : Os extensômetros no diafragma alteram a resistência proporcionalmente à deflexão. Mais comum em sensores baseados em MEMS devido à alta sensibilidade e baixo custo.
• Capacitivo : A deflexão altera a capacitância entre o diafragma e um eletrodo fixo. Oferece excelente estabilidade a longo prazo e desvio de baixa temperatura.
• Piezoelétrico : Gera uma carga sob pressão dinâmica. Mais adequado para medições transitórias rápidas, não para pressão estática.
• Ressonante : A pressão altera a frequência de ressonância de um elemento vibrante. Alta precisão, mas custo mais alto.

A saída é então condicionada por meio de circuitos ASIC integrados que fornecem compensação de temperatura, correção de deslocamento de zero e amplificação de sinal – produzindo uma saída analógica calibrada (0–5 V, 4–20 mA) ou digital (I²C, SPI).

1.2 Absoluto vs Medidor vs Diferencial - Principais Diferenças

Compreender a distinção entre tipos de sensores é fundamental para o projeto correto do sistema. Enquanto os sensores manométricos medem a pressão relativa à atmosfera ambiente e os sensores diferenciais comparam duas pressões de processo, um sensor de pressão absoluta vs gauge pressure sensor a comparação revela uma diferença fundamental no ponto de referência que afeta a precisão da medição em ambientes de altitude ou clima variáveis.

1.3 Por que a referência a vácuo é importante

A câmara de referência de vácuo selada é o que torna possível a medição absoluta. Ao contrário dos sensores de medição, que utilizam uma porta de ventilação aberta para a atmosfera, um sensor de pressão absoluta é imune à deriva barométrica, variação de altitude e mudanças atmosféricas sazonais. Isto não é negociável em aplicações como altimetria de aviação, onde um erro de pressão de 1 hPa em altitude pode se traduzir em um erro de altitude de aproximadamente 8,5 m – uma margem de segurança crítica em espaço aéreo controlado.

Em ventiladores médicos e bombas de infusão, a medição da pressão absoluta garante que a administração de medicamentos e o suporte respiratório não sejam afetados pela elevação do hospital ou por alterações na pressão ambiente durante o transporte.

2. Sensor de pressão absoluta vs sensor de pressão manométrica - comparação profunda

2.1 Comparação de especificações lado a lado

Ao avaliar um sensor de pressão absoluta vs gauge pressure sensor , os engenheiros devem considerar não apenas o ponto de referência, mas também o desempenho de cada tipo nos principais parâmetros metrológicos. A tabela abaixo resume as especificações típicas da folha de dados para dispositivos comparáveis baseados em MEMS na faixa de 0 a 10 bar:

2.2 Quando escolher o excesso absoluto

Escolha um sensor de pressão absoluta quando:

• A aplicação opera em altitudes variadas ou locais com diferentes pressões barométricas (por exemplo, equipamentos móveis, aeronaves, drones).
• A rastreabilidade da medição até um padrão absoluto (unidade SI: Pascal) é necessária para conformidade regulatória – comum em certificação médica e aeroespacial.
• É necessário monitoramento de vácuo ou controle de processo subatmosférico (por exemplo, fabricação de semicondutores, liofilização).
• O registro de dados de longo prazo requer uma linha de base estável e livre de desvios que não seja afetada pelas mudanças climáticas do dia a dia.

Os sensores manométricos continuam sendo a escolha preferida em sistemas hidráulicos e pneumáticos de circuito fechado onde a pressão relativa à atmosfera é a quantidade de engenharia relevante (por exemplo, inflação dos pneus, pressão da caldeira).

2.3 Equívocos Comuns

• Equívoco: "Sensores absolutos leem 0 na temperatura ambiente." — Eles não. Ao nível do mar, um sensor absoluto indica ~101,325 kPa. Apenas um sensor de manômetro lê 0 à temperatura ambiente.
• Equívoco: "Sensores absolutos são sempre mais precisos." — A precisão depende do projeto e da calibração, não do tipo de referência. Os sensores de medição podem atingir precisão igual ou melhor para medições relativas.
• Equívoco: "Você pode converter um sensor manométrico em absoluto adicionando pressão atmosférica." — Isso só funciona se a pressão atmosférica for conhecida e estável, o que vai contra o propósito em aplicações móveis ou de alta altitude.

3. Principais aplicações por setor

3.1 Sensor de pressão absoluta para aplicações de altímetro

O sensor de pressão absoluta for altimeter applications é um dos casos de uso mais exigentes tecnicamente. Os altímetros de aeronaves baseiam-se no modelo de Atmosfera Padrão Emternacional (ISA), que define uma relação pressão-altitude previsível: a pressão diminui cerca de 1,2 hPa por ganho de 10 m de altitude ao nível do mar.

Para aviônicos certificados, os sensores devem atender aos padrões ambientais DO-160G e aos níveis de garantia de software RTCA/DO-178C. As principais especificações incluem:

• Faixa de pressão: 10–110 kPa (cobrindo altitudes de -500 m a ~30.000 m)
• Resolução: <1 Pa (equivalente a resolução de altitude de ~8 cm)
• Compensação de temperatura: -55°C a 85°C
• Resistência a choques e vibrações de acordo com MIL-STD-810

Drones e UAVs de consumo usam sensores barométricos MEMS de baixo custo (por exemplo, resolução de 24 bits, interface I²C) que ainda alcançam precisão de altitude <±1 m em condições calmas, suficiente para controle de voo automatizado e funções de retorno para casa.

3.2 Sensor de Pressão Absoluta para Sistemas HVAC

In sensor de pressão absoluta for HVAC systems , a função principal é monitorar a pressão do refrigerante nos circuitos do compressor, nos plenums de fornecimento e retorno da unidade de tratamento de ar (AHU) e nos sistemas de automação predial (BAS). Ao contrário do monitoramento da pressão diferencial do filtro (que usa sensores diferenciais), o gerenciamento do circuito refrigerante requer pressão absoluta para calcular o superaquecimento e o subresfriamento do refrigerante com precisão usando diagramas de pressão-entalpia (P-H).

3.3 Dispositivos Médicos

Grau médico sensores de pressão absoluta estão incorporados em ventiladores, máquinas de anestesia, bombas de infusão, monitores de pressão arterial e equipamentos de diálise. Os requisitos regulamentares (IEC 60601-1, ISO 80601) exigem biocompatibilidade para materiais em contato com fluidos, compatibilidade eletromagnética (EMC) e rastreabilidade de calibração rigorosa.

Principais características do sensor médico:

• Precisão: ±0,1% FS ou melhor, com calibração rastreável NIST
• Desvio de longo prazo: <±0,05% FS/ano
• Compatibilidade com meios: solução salina, oxigênio, misturas de gases anestésicos
• Saída: Digital (I²C/SPI) com compensação de temperatura integrada preferida para arquiteturas embarcadas modernas

3.4 Sistemas Automotivos

Aplicações automotivas de sensores de pressão absoluta incluem sensores de pressão absoluta múltipla (MAP), sistemas de monitoramento de pressão dos pneus (TPMS, embora normalmente sejam manômetros), pressão de reforço do turboalimentador e pressão de vapor do tanque de combustível. Os sensores MAP são essenciais para a injeção de combustível e cálculos de tempo de ignição da unidade de controle do motor (ECU). Eles devem sobreviver à qualificação AEC-Q100 Grau 1 (-40°C a 125°C), alta vibração e exposição a vapores de combustível.

• Faixa de operação: 10–400 kPa absoluto (cobre o vácuo inativo através do aumento máximo)
• Saída: Umalógica raciométrica (0,5–4,5 V) ou protocolo digital SENT
• Tempo de resposta: <1 ms para eventos dinâmicos do mecanismo

3.5 Sensor de pressão absoluta de baixo custo para projetos Arduino

O rise of open-source hardware has created strong demand for a sensor de pressão absoluta de baixo custo Arduino -solução compatível. Esses sensores – normalmente dispositivos barométricos MEMS com saída I²C ou SPI – permitem estações meteorológicas, registradores de altitude, navegação interna e projetos de drones com custo mínimo.

Sensores barométricos absolutos MEMS populares usados nos ecossistemas Arduino oferecem:

• Faixa de pressão: 300–1100 hPa (abrange altitudes de -500 m a ~9.000 m)
• Interface: I²C (modo rápido de 400 kHz) ou SPI
• Resolução: ADC de 24 bits, resolução <0,18 Pa no modo de resolução ultra-alta
• Tensão de alimentação: 1,8–5 V (compatível com lógica de 3,3 V)
• Pacote: LGA-8, QFN ou módulo breakout para prototipagem
• Consumo atual: <1 µA no modo de suspensão (crítico para nós IoT alimentados por bateria)

4. Como escolher o sensor de pressão absoluta correto

4.1 Especificações principais a serem avaliadas

Selecionando o correto sensor de pressão absoluta requer avaliação sistemática em diversas dimensões de especificação. Os engenheiros devem evitar especificações excessivas (que geram custos) e especificações insuficientes (que causam falhas em campo).

4.2 Critérios de Seleção para Arduino e Sistemas Embarcados

Por um sensor de pressão absoluta de baixo custo Arduino ou aplicação de microcontrolador incorporado, a prioridade muda para compatibilidade de interface, consumo de energia e formato. Considere:

• Níveis de tensão de interface : Certifique-se de que os níveis lógicos I²C/SPI correspondam ao seu MCU (3,3 V ou 5 V). Muitos sensores MEMS são nativos de 3,3 V; use shifters de nível se estiver conectando ao Arduino Uno de 5 V.
• Suporte de biblioteca : A disponibilidade confirmada da biblioteca Arduino reduz drasticamente o tempo de desenvolvimento.
• Sensor de temperatura no chip : A maioria dos sensores barométricos MEMS inclui um sensor de temperatura integrado para compensação e monitoramento de função dupla.
• Taxa de amostragem : Para estações meteorológicas, 1 Hz é suficiente. Para manter a altitude em UAVs, são necessários 25–100 Hz.
• Modos de suspensão e espera : Essencial para aplicações alimentadas por bateria que visam anos de operação em células tipo moeda ou pequenos pacotes LiPo.

4.3 Comparações entre preço e desempenho

O cost of an sensor de pressão absoluta escala com precisão, certificações, compatibilidade de mídia e embalagem. Compreender essas compensações ajuda as equipes de compras e os arquitetos de sistemas a equilibrar o orçamento com os requisitos de engenharia.

5. Sobre a MemsTech – Seu parceiro confiável em sensores de pressão MEMS

5.1 Fundada em Wuxi, construída para inovação

Fundada em 2011 e localizada no distrito nacional de alta tecnologia de Wuxi – centro de inovação em IoT da China – a MemsTech é uma empresa especializada em pesquisa e desenvolvimento, produção e vendas de sensores de pressão MEMS. O Distrito Nacional de Alta Tecnologia de Wuxi se estabeleceu como um dos principais ecossistemas da Ásia para fabricação de semicondutores e MEMS, proporcionando à MemsTech acesso a recursos avançados de fabricação, parcerias de pesquisa e infraestrutura de cadeia de suprimentos crítica para a produção de sensores em alto volume e alta qualidade.

5.2 Produtos e Indústrias Atendidas

MemsTech sensor de pressão absoluta A linha de produtos abrange uma ampla gama de faixas de pressão, tipos de saída e opções de embalagem projetadas para atender clientes B2B em:

• Médico : Sensores projetados para equipamentos respiratórios, sistemas de infusão e instrumentos de diagnóstico — em conformidade com os requisitos de gerenciamento de qualidade da ISO 13485.
• Automotivo : Sensores de pressão MEMS que atendem à qualificação AEC-Q100 Grau 1 para pressão do coletor, vapor de combustível e monitoramento do sistema de freio.
• Eletrônicos de consumo : Sensores MEMS compactos e de baixo consumo de energia para smartphones, dispositivos domésticos inteligentes, wearables e nós IoT.

5.3 Por que as equipes de compras e parceiros de atacado escolhem a MemsTech

• Capacidade profissional de P&D : O projeto interno de MEMS e a engenharia de processos permitem soluções personalizadas para clientes OEM e ODM.
• Gestão da produção científica : Linhas de fabricação controladas pela ISO com controle estatístico de processo (SPC) garantem rendimento e qualidade consistentes em escala.
• Embalagem e testes rigorosos : Cada sensor passa por calibração completa e testes funcionais antes do envio, com triagem opcional de 100% HTOL (vida operacional em alta temperatura) disponível.
• Preços competitivos : A integração vertical e a eficiência de produção em volume permitem que a MemsTech forneça soluções de detecção econômicas e de alto desempenho que reduzem o custo total da lista técnica do sistema sem comprometer a confiabilidade.

6. Perguntas frequentes (FAQ)

Q1: Qual é a diferença fundamental entre um sensor de pressão absoluta e um sensor de pressão manométrica?

Um sensor de pressão absoluta mede a pressão relativa a um vácuo perfeito (0 Pa). Um sensor de pressão manométrica mede a pressão relativa à pressão atmosférica local, que varia com a altitude e o clima. Como resultado, um sensor de pressão absoluta vs gauge pressure sensor A comparação mostra que os sensores absolutos fornecem uma medição estável e independente da localização, enquanto os sensores manométricos são mais apropriados quando a quantidade de interesse de engenharia é a pressão acima ou abaixo da ambiente - como a inflação dos pneus ou a pressurização do tanque em relação à atmosfera.

Q2: Como funciona um sensor de pressão absoluta em uma aplicação de altímetro?

Em um sensor de pressão absoluta for altimeter applications , o sensor mede a pressão barométrica real da atmosfera na aeronave ou na altitude atual do UAV. Usando o modelo de Atmosfera Padrão Internacional (ISA) – onde a pressão diminui aproximadamente 1,2 hPa por ganho de altitude de 10 m em baixas altitudes – o sistema converte as leituras de pressão em valores de altitude. A referência de vácuo selada dentro do sensor garante que esta medição não seja afetada pela pressurização da cabine ou pelo clima local, fornecendo um sinal de altitude estável e repetível para sistemas de controle de voo.

Q3: Um sensor de pressão absoluta de baixo custo pode ser usado com o Arduino para medição de altitude DIY?

Sim. Um sensor de pressão absoluta de baixo custo Arduino -compatível com MEMS - normalmente um sensor barométrico I²C de 24 bits - pode atingir resolução de altitude melhor que 0,5 m em ar parado. O Arduino lê dados brutos de pressão via I²C, aplica a fórmula hipsométrica (ou uma aproximação ISA simplificada) e gera a altitude em metros. Para obter melhores resultados, realize uma calibração local da pressão ao nível do solo antes de cada sessão, pois a pressão absoluta ao nível do mar varia diariamente em ±2–3 hPa devido ao clima, o que se traduz em ±17–25 m de erro de altitude sem correção.

Q4: Quais especificações são mais críticas ao selecionar um sensor de pressão absoluta para sistemas HVAC?

For sensor de pressão absoluta for HVAC systems aplicações, as especificações mais críticas são: (1) faixa de pressão —deve cobrir toda a pressão operacional do refrigerante, incluindo transientes; (2) compatibilidade de mídia —os materiais molhados devem ser compatíveis com refrigerantes como R-410A, R-32 ou R-134a; (3) banda de erro total (TEB) em toda a faixa de temperatura operacional; (4) interface de saída —O loop de corrente de 4–20 mA é preferido para cabos longos em sistemas prediais; e (5) proteção de entrada —Mínimo IP67 para ambientes de salas de equipamentos expostos à umidade e agentes de limpeza.

Q5: Como um sensor de pressão absoluta mantém a precisão ao longo de sua vida útil?

Estabilidade a longo prazo num sensor de pressão absoluta depende da integridade da câmara de referência de vácuo selada, da resistência à fluência do material do diafragma e da qualidade do algoritmo de compensação ASIC. Sensores MEMS de alta qualidade alcançam estabilidade a longo prazo de ±0,1% FS por ano ou melhor. Para manter a precisão certificada, os sensores devem ser recalibrados periodicamente – normalmente a cada 1–3 anos, dependendo dos requisitos regulamentares da aplicação. Em aplicações críticas (médicas, aeroespaciais), os fabricantes devem fornecer certificados de calibração rastreáveis ​​pelo NIST e dados publicados de caracterização de deriva.

Referências

• Fraden, J. (2016). Manual de sensores modernos: física, projetos e aplicações (5ª ed.). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Comissão Eletrotécnica Internacional. (2005). IEC 60770-1: Transmissores para uso em sistemas de controle de processos industriais – Parte 1: Métodos para avaliação de desempenho . CEI.
• Grupo da Indústria de MEMS e Sensores (MSIG). (2023). Relatório de mercado de MEMS e sensores . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Condições Ambientais e Procedimentos de Teste para Equipamentos Aerotransportados . RTCA, Inc.
• Instrumentos Nacionais. (2022). Fundamentos do sensor de pressão: tipos de sensores e guia de seleção . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/ Pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: Folha de dados do sensor de pressão BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/ Pressure-sensors/bmp390/
• Organização Internacional de Padronização. (2016). ISO 13485:2016 – Dispositivos médicos – Sistemas de gestão da qualidade . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Qualificação de teste de estresse baseada em mecanismo de falha para circuitos integrados . Conselho de Eletrônica Automotiva.
