Visão geral do produto

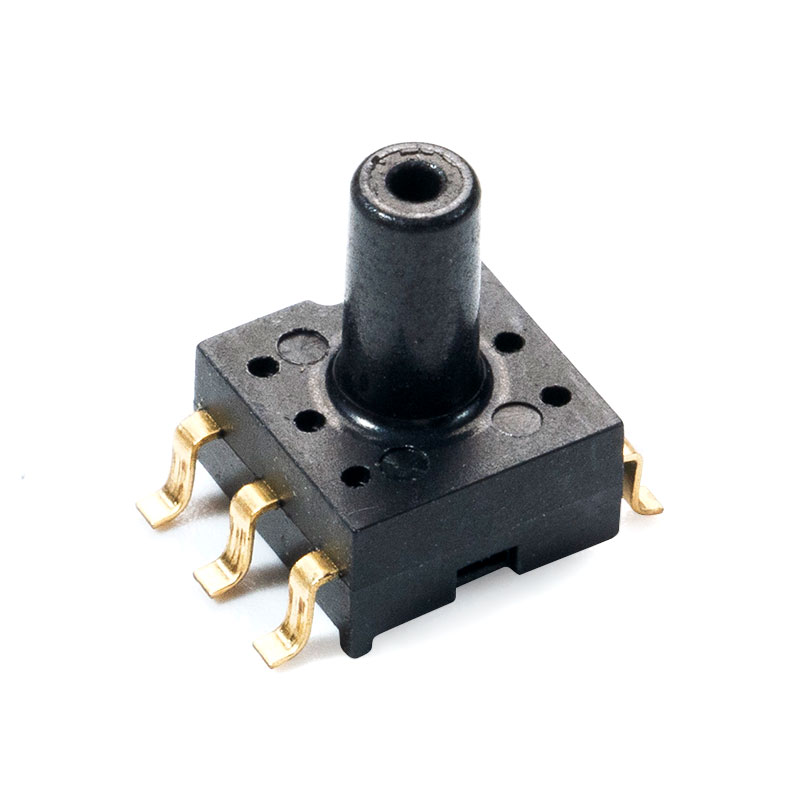

A série MCP-J10 é um sensor de pressão absoluta calibrado para medição de pressão de ar. O produto usa um chip de condicionamento de sinal de nível automotivo para calibrar e compensar o sinal de saída MEMS, convertendo sinais de pressão de 10kPa a 1500kPa em sinais de saída analógicos (0 a 5V). Ao garantir a excelente confiabilidade do produto, os dois chips são integrados à embalagem, reduzindo bastante o tamanho da embalagem. Ao mesmo tempo, o produto condicionado fornece resultados padrão em toda a faixa de temperatura e precisão.

Principais recursos

Erro máximo de 2,5% acima de 0 °C a 85 °C
Ideal para sistemas microprocessados ou baseados em microcontroladores
Pacote de montagem em superfície subminiatura
Faixa de temperatura -40°C a 125°C
A faixa de pressão é opcional entre 10kPa e 1500kPa
Saída de tensão analógica proporcional/absoluta

Aplicativos

Aplicações automotivas (medição de pressão múltipla)
Controle industrial
Aplicação de pressão na motocicleta
Novo sensor de potência de vácuo de energia híbrido
Detecção de pressão de gás GNV

Desempenho estrutural

Chip sensível à pressão: material de silício
Chumbo: fio de ouro
Invólucro do pacote: material LCP
Pino: cobre banhado a ouro
Peso líquido: cerca de 0,4g

Descrição do produto

A série MCP-J11 é um produto de sensor de pressão absoluta calibrado. Este produto usa chips de condicionamento de sinal de nível automotivo para calibrar e compensar a saída do núcleo MEMS e pode converter sinais de pressão de 10kPa a 1500kPa em sinais de saída digital IIC. Ao mesmo tempo que garantem a excelente confiabilidade do produto, os dois chips são integrados e embalados, reduzindo bastante o tamanho da embalagem. Ao mesmo tempo, o produto condicionado pode fornecer saída padrão dentro da faixa de temperatura e precisão, eliminando a necessidade dos clientes calibrarem o sensor.

Característica
O erro máximo de 0°C a 85°C é de 2,5%
Muito adequado para microprocessadores ou sistemas baseados em microcontroladores
Embalagem ultrapequena para montagem em superfície
Faixa de temperatura: -40°C a 125°C
Faixa de 10kPa~1500kPa opcional
Saída de sinal digital IIC

Função de estrutura
Chip sensível à pressão: material de silicone
Chumbo: fio de ouro
Invólucro de encapsulamento: material LCP
Pin: Cobre banhado a ouro
Peso líquido: aproximadamente 0,4 gramas

Classificações Máximas Absolutas（MCP-J10）

Parâmetros	Símbolo	Alcance	Unidade
Tensão de alimentação analógica	VDD	-0,3 a 6,0	V
Temperatura operacional		-40 a 125	℃
Temperatura de armazenamento		-50 a 150	℃
Temperatura de junção		150	℃
Suscetibilidade a ESD	HBM	4	kV

Nota: Exceder a classificação máxima absoluta pode causar danos permanentes, e a operação prolongada na classificação máxima absoluta acima pode afetar a confiabilidade do dispositivo.

Característica Elétrica （MCP-J10）

Tabela 1. Características óperacionais (VS = 5,0 Vcc, TA = 25°C, salvo indicação em contrário)

Parâmetros	Símbolo	Mínimo	Tipo	Máx.	Unidade
Tensão de alimentação	VS	4.75	5	5.25	Vcc
Corrente de fornecimento	eu _o	-		3	mAdc
Deslocamento (0°C a 85°C) @ VS = 5,0Volts	V _desligado	0.44	0.5	0.56	Vcc
Saída em escala completa (0°C a 85°C) @ VS = 5,0V	V _FOE	4.44	4.5	4.56	Vcc
Amplitude de escala completa (0 ℃ a 85 ℃) @ VS=5,0V	V _FSS	3.88	4	4.12	Vcc

Continue a Tabela 1. Características operacionais (VS = 5,0 Vcc, TA = 25°C, salvo indicação em contrário)

Parâmetros	Símbolo	Mínimo	Tipo	Máx.	Unidade
Precisão (0°C a 85°C)	-	-	-	2.5	%V _FSS
Tempo de resposta	tR	-	2.5	-	senhora
Tempo de aquecimento	-	-	100	-	senhora
Estabilidade de deslocamento	-	-	0.25	-	%V _FSS

1. Embalagem e definição de pino （MCP-J11）

Descrever	NÃO.	Definição de alfinete	Descrever
	1	N/C	vago
	2	FORA	saída	Deve ser suspenso no ar
	3	N/C	Vago
	4	GND	aterramento
	5	VDD	fonte de alimentação
	6	N/C	vago
	7	SCL	Linha de relógio serial
	8	IASD	IASD

Tabela 1.1 Relacionamento de definição de pino

Nota:
1.J10:7 e 8 # pinos devem ser suspensos no ar
2.J11: 2 # pinos devem ser suspensos no ar

2. Especificações Técnicas

2. Especificações Técnicas

parâmetro	sinal	valor mínimo	Valores típicos	Valor máximo	unidade	notas
reinicialização de inicialização	VDDPOR		2.8		V
Corrente de trabalho	Iavdd		2	3	mA	Modo de trabalho
Corrente de trabalho	Iavdd		200		nA	Corrente de espera
Resolução ADC	RESRAW		24		Pedaços
Precisão da pressão de saída 1,2	ACC		1%		%FS	0°C ~ 60°C
Precisão da pressão de saída 1,2	ACC		1,5%		%FS	-20°C ~ 70°C
Hora de ligar	TUP		100		senhora	ajnóstável
Retenção de dados EEPROM	Tlive	10			anos	@125℃

1. A precisão inclui não linearidade, histerese de temperatura e histerese de pressão;
2. Precisão de vida útil total com base em 1000 horas de testes HTOL, LTOL, HTSL, THB e PCT;

2.2.I ² C Características elétricas

Parâmetro	sinal	valor mínimo	Valor máximo	unidade	notas
frequência do relógio	fBsclB		1	MHz	R=1K
Tempo de manutenção de pulso baixo do relógio	tBLOWB	0.52		nós
Tempo de manutenção de pulso alto do relógio	tBHIGHB	0.24		nós
Hora de estabelecimento do SDA	tBSUDATB	0.1		nós
Tempo de espera do SDA	tBHDDATB	0.0		nós
Horário de estabelecimento no início de cada sessão	tBSUSTAB	0.24		nós
Tempo de manutenção da condição inicial	tBHDSTAB	0.24		nós
Pare o tempo, estabeleça o tempo	tBSUSTOB	0.24		nós
O intervalo de tempo entre duas comunicações	tBBUFB	0.52		nós
