Wholesale MCP-H10, MCP-H11 Sensor de baixa pressão
Página inicial / Produto / Por Faixa de Medição / Sensor de baixa pressão / MCP-H10, MCP-H11 Sensor de baixa pressão
CATEGORIAS

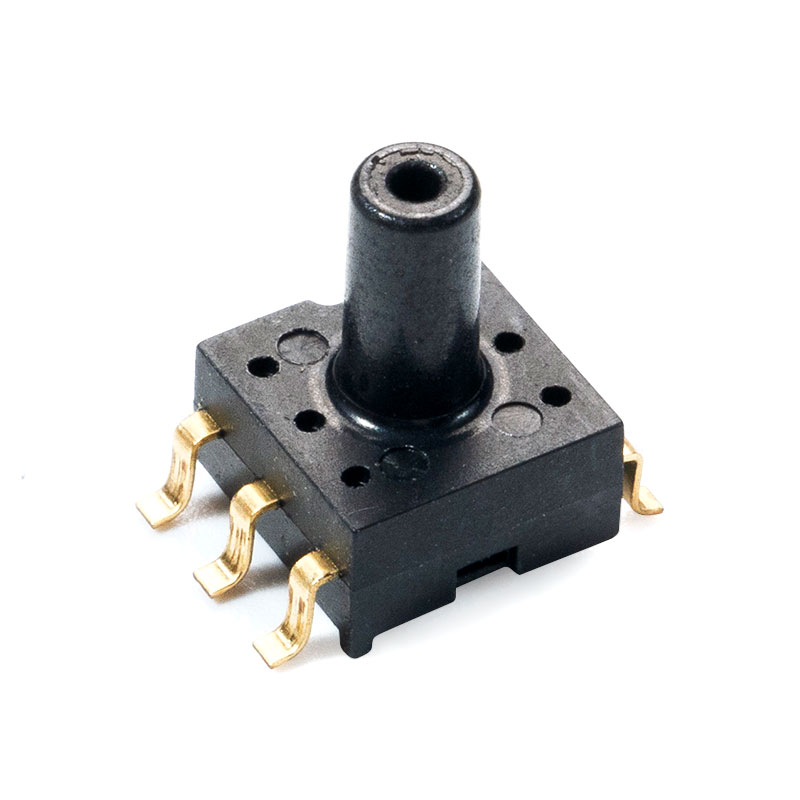

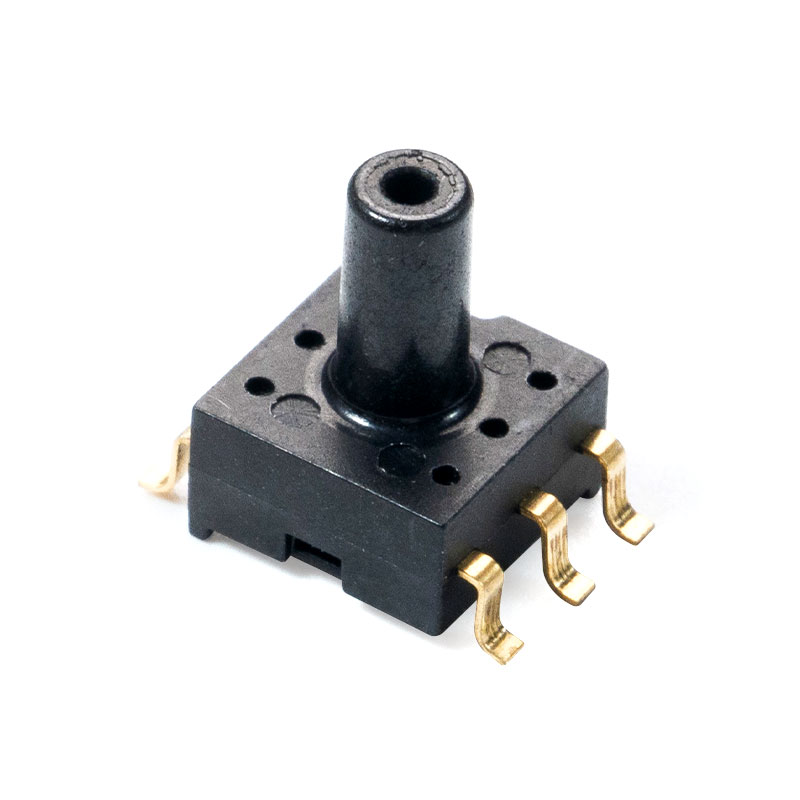

MCP-H10, MCP-H11 Sensor de baixa pressão
  • MCP-H10, MCP-H11 Sensor de baixa pressão
  • MCP-H10, MCP-H11 Sensor de baixa pressão
  • MCP-H10, MCP-H11 Sensor de baixa pressão

MCP-H10, MCP-H11 Sensor de baixa pressão

Descrição Geral (MCP-H10)

A série MCP-H10 é um pacote de tamanho pequeno (SOP) com bocal, que integra amplificação de sinal, não linearidade e compensação de temperatura para sensores de pressão piezoresistivos de silício. O sensor de pressão da série MCP-H10 é um produto que utiliza tecnologia MEMS avançada e foi projetado especificamente para produtos eletrônicos de consumo e aplicações médicas. O sensor de pressão pode ser soldado diretamente em uma placa PCB, fornecendo um sinal de saída de tensão analógico preciso e de alta amplitude que é proporcional à pressão aplicada.

Recursos

Faixa de medição: -100kPa~1000kPa
Saída analógica absoluta com ampla faixa linear (valores típicos de 0,5 V ~ 4,5 V) (nota: a tensão de saída pode ser personalizada)
Tensão de alimentação 5,0 V (3,3 V opcional)
Faixa de temperatura operacional -20 a 85 ℃
Faixa de temperatura de armazenamento -40 a 125 ℃

Aplicações Típicas

Uso industrial: pressostatos e componentes pneumáticos
Uso médico: medidor de pressão arterial, gerador de oxigênio
Detecção de nível de água em eletrodomésticos: máquinas de lavar, lava-louças, aspiradores
Controle de pressão de ar: salas limpas e salas para fumantes
Outros: Dispositivo de detecção de pressão média de pressão de ar

Desempenho da estrutura

Chip sensível à pressão: silício
Fio de chumbo: fio de ouro
Concha de vedação: material PPS
Pino: Cobre banhado a ouro
Peso líquido: aproximadamente 0,3 gramas

Descrição do produto (MCP-H11)
MCP-H11 A série é um produto de sensor de pressão diferencial com tamanho de pacote pequeno (SOP) com porta de tubo único, amplificador interno integrado e compensação de pressão e temperatura de vários estágios. Visando principalmente os mercados de consumo e de aplicações médicas.
Sensores de pressão de saída digital de alto desempenho (24 bits) e temperatura (24 bits) projetados para atender aos requisitos mais rigorosos dos clientes OEM.

Característica
Faixa de medição:-100kPa ~ 1000kPa
Saída I2C de ampla faixa linear
Fonte de alimentação de ampla tensão (3V-5,5V)
Faixa de temperatura de trabalho -20 a 85 ℃
Faixa de temperatura de armazenamento -40 a 125 ℃

Aplicações típicas
Uso industrial: pressostatos e componentes pneumáticos
Uso médico: monitor de pressão arterial, concentrador de oxigênio
Controle de pressão de ar: sala limpa e sala para fumantes
Outros: Dispositivo de detecção de pressão média de pressão de ar
Peso líquido: aproximadamente 0,3 gramas

Desempenho estrutural
Chip sensível à pressão: material de silicone
Chumbo: fio de ouro
Invólucro de encapsulamento: material PPS
Pin: Cobre Prata

Entre em contato conosco
PRÉV：MCP-H20, MCP-H21 Sensor de baixa pressão
PRÓXIMO：Nenhum próximo artigo

Especificações elétricas (MCP-H10)

Característica Símbolo Mínimo Tipo Máx. Unidade
Tensão @ Vs = 5,0 V (série MCP-H10-A) V S 4.75 5 5.25 CCV
Tensão @ Vs = 3,3 V (série MCP-H10-B) V S 3 3.3 3.6 CCV
Corrente de trabalho Eu - 3 mADC
Precisão (0 ℃ a 85 ℃) - - - 1.5 %V FSS
Resolução ADC RES ADC - 24 - pouco
Resolução DAC RES DAC - 12 - pouco
Frequência Fsys 1 MHz
Tempo de resposta t R - 2.5 - mS
Hora de início - - 100 - mS
Proteção ESD - - 2 - KV

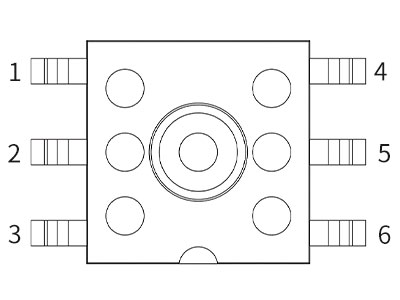

Definição de embalagem e pino (MCP-H11)

Descrever NÃO. Definição de alfinete Explique
1 N/C pairar no ar
2 euASD eu 2 Pino de dados bidirecional serial C
3 SCL eu 2 Pino de entrada do relógio serial C
4 VDD fonte de alimentação
5 GND motivos
6 N/C pairar no ar



Classificação máxima absoluta (MCP-H11)

Parâmetro sinal mínimo típico máximo unidade notas
tensão VDD -0,3 5.8 V
Tensão do pino digital Vio, cavar -0,3 VDD 0,3 V 25°C
Pressão de sobrecarga À prova 2X kPaG
pressão de ruptura Explosão 3X kPaG
Proteção ESD HBM 4 kV
temperatura de armazenamento Teste -40 125 °C


Escopo de trabalho recomendado (MCP-H11)

Parâmetro sinal mínimo típico máximo unidade notas
Tensão de alimentação 1 VDD 3 5 5.5 V
Período Operacional Prange -100 1000 kPa Várias opções de alcance disponíveis
temperatura de operação Topr -20 85 °C
