Parâmetros de saída

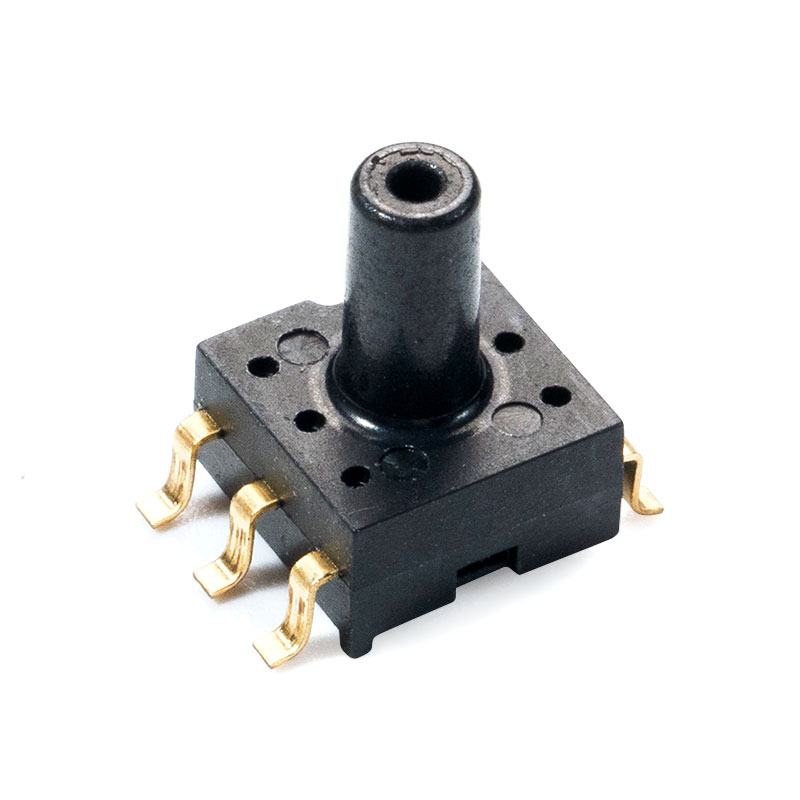

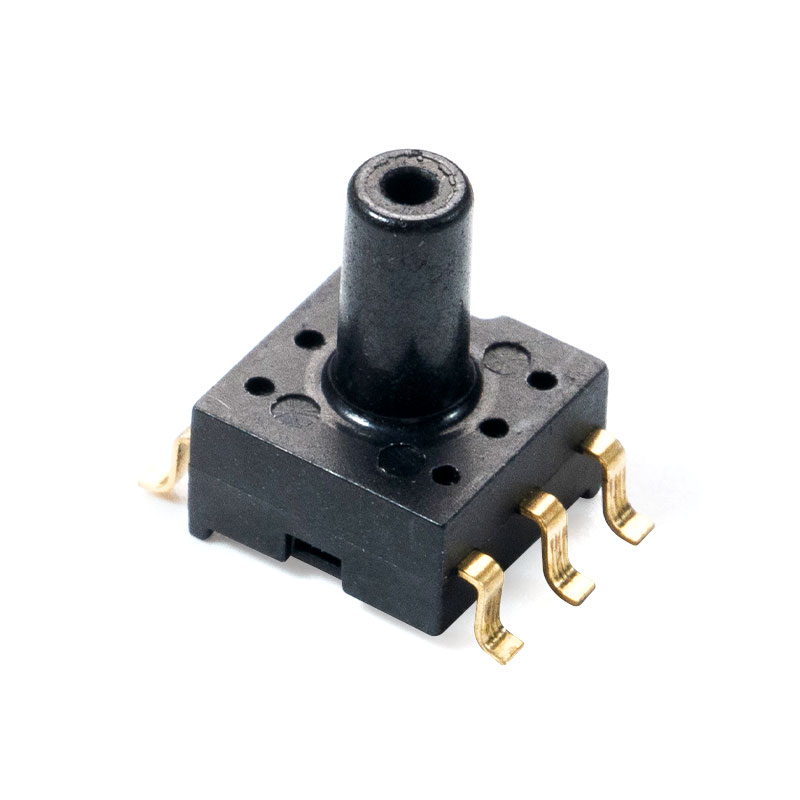

Série MCP-H10-A
| Característica | Símbolo | Mínimo | Tipo | Máx. | Unidade |
| Mínimo pressure output（0℃ to 85℃）@ VS = 5.0V | V desligado | 0.44 | 0.5 | 0.56 | CCV |
| Máx. pressure output（0℃ to 85℃）@ VS = 5.0V | V FOE | 4.44 | 4.5 | 4.56 | CCV |
| Saída em escala completa（0℃ a 85℃）@VS = 5,0V | V FSS | 3.88 | 4 | 4.12 | CCV |
Série MCP-H10-B
| Característica | Símbolo | Mínimo | Tipo | Máx. | Unidade |
| Mínimo pressure output（0℃ to 85℃）@ VS =3.3V | V desligado | 0.055 | 0.1 | 0.145 | CCV |
| Máx. pressure output（0℃ to 85℃）@ VS =3.3V | V FOE | 3.055 | 3.1 | 3.145 | CCV |
| Saída em escala completa（0℃ a 85℃）@VS = 3,3V | V FSS | 2.91 | 3 | 3.09 | CCV |
Descrição da função
Visão geral
O sensor de pressão da série MCP-H10 usa um chip de pressão piezoresistivo MEMS como elemento sensor de pressão, que emite um sinal bruto proporcional à pressão ambiental. Um chip de condicionamento com um ADC de 24 bits integrado aciona o elemento sensível, amplifica seu sinal original, compensa a temperatura e a linearidade e emite um sinal de saída de tensão analógica que está linearmente relacionado à pressão aplicada.
Função de transferência
 |  |

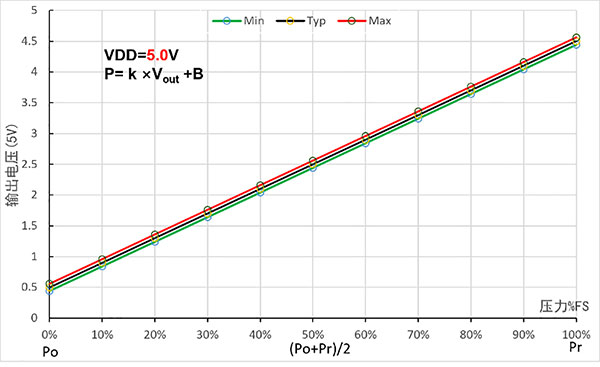

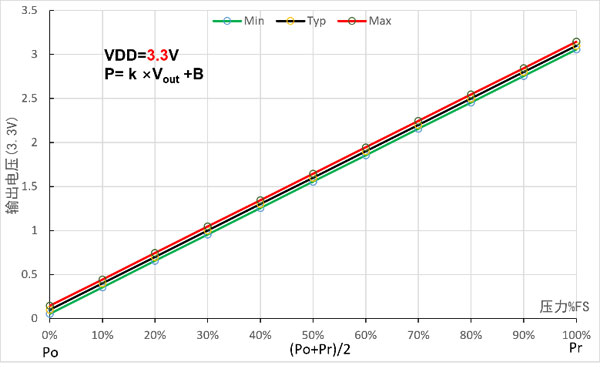

Figura 3.1 Função de transferência de saída analógica
P = k ×Vout B
Nota: Vout é a tensão de saída analógica (unidade: V); P é o valor da pressão (em kPa); k. B representa o coeficiente linear e o deslocamento, conforme mostrado na tabela abaixo.
Tabela 3.1 Parâmetros da Função de Transferência de Saída Analógica
| Modelo do produto (5,0 V) | Faixa (kPa) | Tensão de saída (V) | Coeficientes e compensações | |||
| Po | Pr.. | Ó eu | Ó H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3,125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6,25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1,25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12,5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12,5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| Pr..oduct model（3.3V） | Faixa (kPa) | Tensão de saída (V) | Coeficientes e compensações | |||
| Po | Pr.. | ÓL | ÓH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2,667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3,333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6,667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
