Descrição Geral

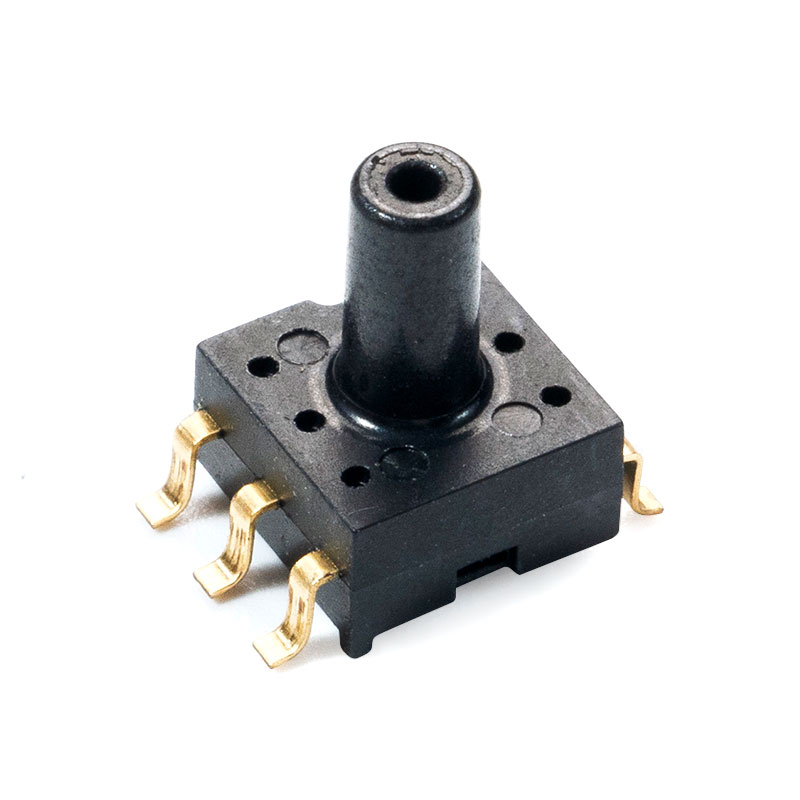

A série MCP-H10 é um pacote de tamanho pequeno (SOP) com bocal, que integra amplificação de sinal, não linearidade e compensação de temperatura para sensores de pressão piezoresistivos de silício. O sensor de pressão da série MCP-H10 é um produto que utiliza tecnologia MEMS avançada e foi projetado especificamente para produtos eletrônicos de consumo e aplicações médicas. O sensor de pressão pode ser soldado diretamente em uma placa PCB, fornecendo um sinal de saída de tensão analógico preciso e de alta amplitude que é proporcional à pressão aplicada.
Recursos
Faixa de medição: -100kPa~1000kPa
Saída analógica absoluta com ampla faixa linear (valores típicos de 0,5 V ~ 4,5 V) (nota: a tensão de saída pode ser personalizada)
Tensão de alimentação 5,0 V (3,3 V opcional)
Faixa de temperatura operacional -20 a 85 ℃
Faixa de temperatura de armazenamento -40 a 125 ℃
Aplicações Típicas
Uso industrial: pressostatos e componentes pneumáticos
Uso médico: medidor de pressão arterial, gerador de oxigênio
Detecção de nível de água em eletrodomésticos: máquinas de lavar, lava-louças, aspiradores
Controle de pressão de ar: salas limpas e salas para fumantes
Outros: Dispositivo de detecção de pressão média de pressão de ar
Desempenho da estrutura
Chip sensível à pressão: silício
Fio de chumbo: fio de ouro
Concha de vedação: material PPS
Pino: Cobre banhado a ouro
Peso líquido: aproximadamente 0,3 gramas
Especificações elétricas
| Característica | Símbólo | Mínimo | Tipo | Máx. | Unidade |
| Tensão @ Vs = 5,0 V (série MCP-H10-A) | V S | 4.75 | 5 | 5.25 | CCV |
| Tensão @ Vs = 3,3 V (série MCP-H10-B) | V S | 3 | 3.3 | 3.6 | CCV |
| Corrente de trabalho | eu o | - | 3 | mADC | |
| Precisão (0 ℃ a 85 ℃) | - | - | - | 1.5 | %V FSS |
| Resolução ADC | RES ADC | - | 24 | - | pouco |
| Resolução DAC | RES DAC | - | 12 | - | pouco |
| Frequência | Fsys | 1 | MHz | ||
| Tempo de resposta | t R | - | 2.5 | - | mS |
| Hora de início | - | - | 100 | - | mS |
| Proteção ESD | - | - | 2 | - | KV |
