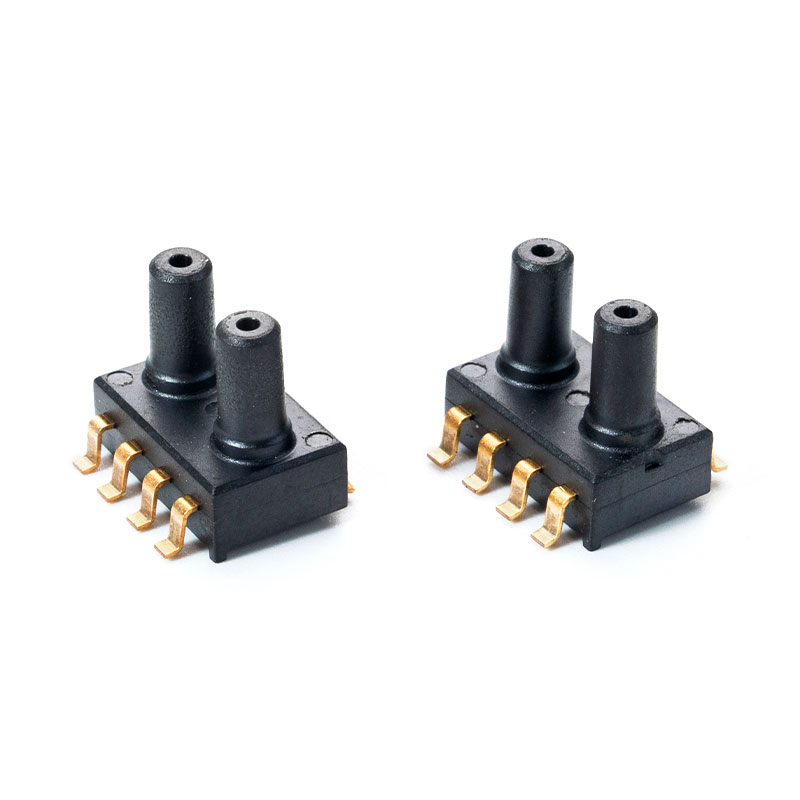

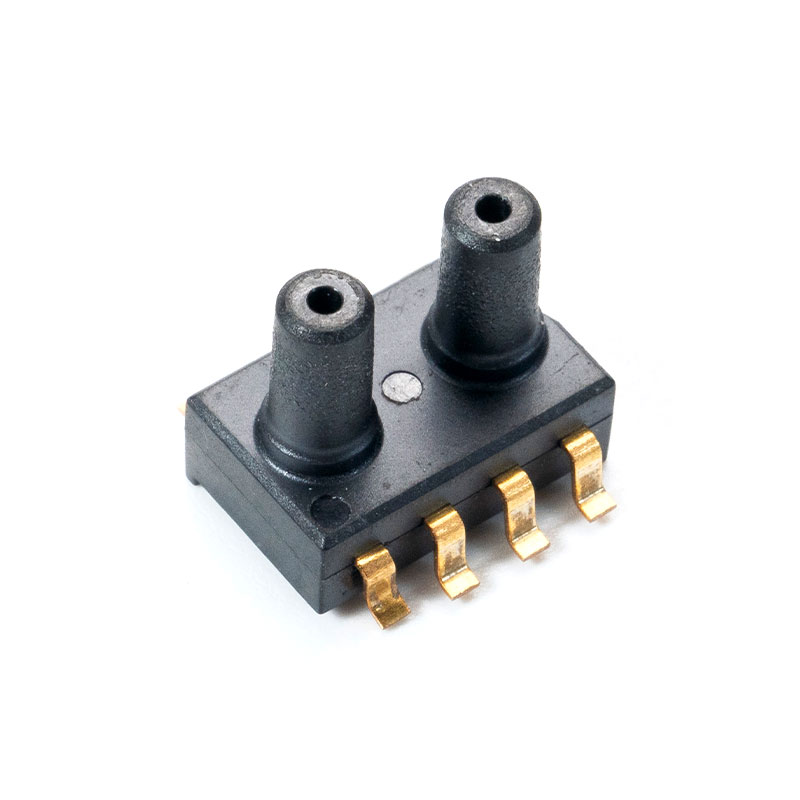

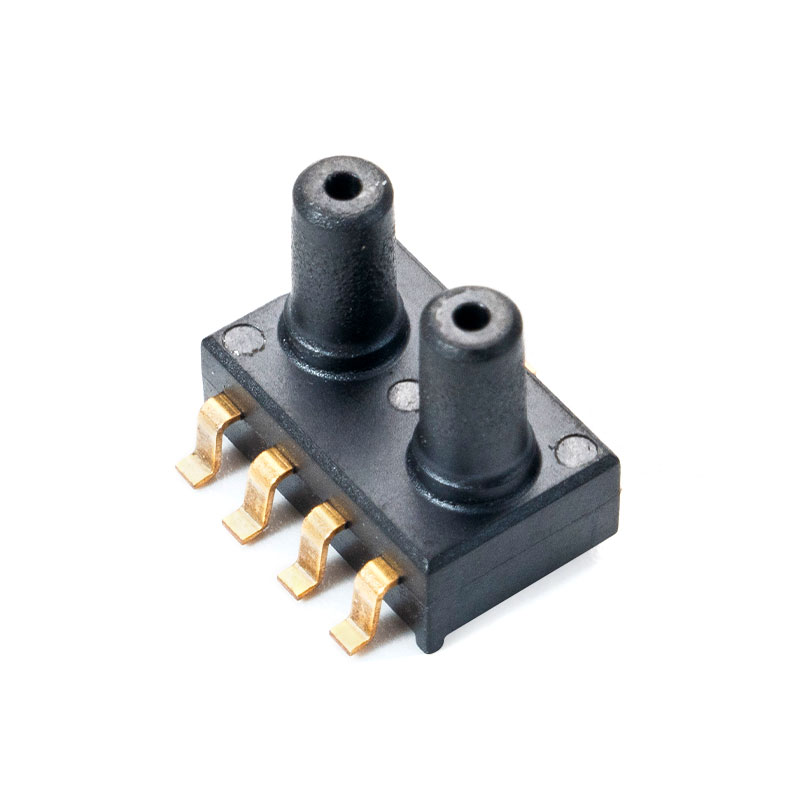

Sensor de pressão DPT-R8 para indústria

Introdução
O objeto deste documento são as características de funcionalidade do transmissor de pressão diferencial baseado no sensor de pressão Honeywell série ABP, com interface RS-485 com protocolo MODBUS RTU integrado e saída analógica 010V.
CUIDADO: Antes de ligar a unidade, leia o conteúdo deste documento.

Funções
Medição de pressão diferencial (faixa dependendo do sensor utilizado)
Saída de tensão analógica 0-10 [V] (proporcional à diferença de pressão)
Configuração da faixa de saída
Configuração da constante de tempo de medição
Função de zeragem do deslocamento do sensor
Indicação de status da unidade LED
Interface serial RS-485 (leitura de valores de medição, configuração de parâmetros operacionais)
Protocolo MODBUS RTU
Comunicação em modo HALF DUPLEX
Endereço configurável de hardware (1-31)

Características
A função básica do DPC6000_RSV é medir valores de pressão diferencial. Os valores medidos pelo sensor integrado da série Honeywell ABP, depois recalculados e calculados em média no microcontrolador, estão disponíveis em sua memória (em HOLDING REGISTERS) de acordo com o padrão MODBUS. A leitura dos registros é realizada através da função do protocolo MODBUS enviado pela interface serial RS-485. Os registros também contêm informações sobre a faixa de medição atualmente definida (configurável), a constante de tempo (também configurável) e a porcentagem de pressão relacionada à faixa. Sinais como ausência de sensor, faixa de medição excedida, transmissor ocupado durante calibrações de offset também são percebidos por meio de registros de status.

Vale a pena conhecer
1 hPa = 100 Pa = 1 mbar
1 polegadaH₂O = 249,089 Pa

Mapa de registros

Tabela de registros:

Número de registro.	Valores	Descrição
1	-999-9999	Pressão diferencial (limitada pela faixa de medição)[ Pa](1 =1 Pa）com sinal
2	0-1000	Pressão diferencial relacionada à faixa （1 =0,1%;1000= 100%）
3	0/1/2/3	Registro de status（0: “SENSOR OK”,1: “SUBCARGA”,2: “SOBRECARGA”, 3: “SEM SENSOR”）(*)
4	1234	Registro de senha
5	1/2/3	Registro de comando
6	conforme a tabela de comandos	Registro de parâmetros
7	0/1	Constante de tempo TAU（0: 0,8s; 1: 4,0s）
8	0/1/2/3/4/5/6	Faixa de medição(de acordo com a tabela de faixas de medição)
9	-999-9999	Deslocamento do transmissor (informativo)[ Pa](1 =1 Pa）com sinal
10	-999-9999	Valor inferior da faixa de medição (informativo)[Pa](1 =1 Pa）com sinal
11	-999-9999	Valor superior da faixa de medição (informativo)[ Pa]（1 = 1 Pa）com sinal
12	0/1	Status de calibração de offset (zerando) (0: não ativo; 1: em andamento)
13	0-65535	Contador de frames corretos
14	0-65535	Contador de exceções
15	0-65535	Contador de erros CRC
16	0-65535	Contador de erros de bytes
17	0-65535	Contador de erros de endereço

(*) “SENSOR OK” - correto funcionamento do sensor; “UNDERLOAD” - limite inferior excedido;
“OVERLOAD” - limite superior excedido; 'SEM SENSOR - falta sensor;

Tabela de comandos:

Comm e não.	Função	Parâmetro
1	Definir endereço do dispositivo	1-247 (1-valor padrão
2	Definir taxa de transmissão	96-9600 b/s (valor padrão) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Definir paridade	0-SEM PARIDADE; sem paridade 1-EVENPARIDADE;(valor padrão) 2-PARIDADE ÍMPAR,
4	Definir bits de parada	1-1x STOP;1 bit de parada (valor padrão) 2-2 x STOP;2 bits de parada
5	Definir constante de tempo	0-0,8s; 1-4,0s;
6	Definir faixa de medição	ID de acordo com a tabela de faixas de medição)
7	Inicie o processo de calibração	Calibração de offset de 1 início (zerar)
8	Redefinição do dispositivo	1 redefinição de dispositivo de software

Faixa1	Faixa2	Faixa3	Faixa4	Faixa5	Faixa6	Faixa7	Alcance8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Notas:
•Se você inserir um valor de parâmetro errado ou fora da faixa, o valor 0xEEEE deverá ser inserido no registro de comando.
•Cada vez que o comando for chamado, deverá vir acompanhado de uma senha (1234 decimal).
•A chamada do comando através de entradas individuais do registro deve ser concluída digitando a senha.
