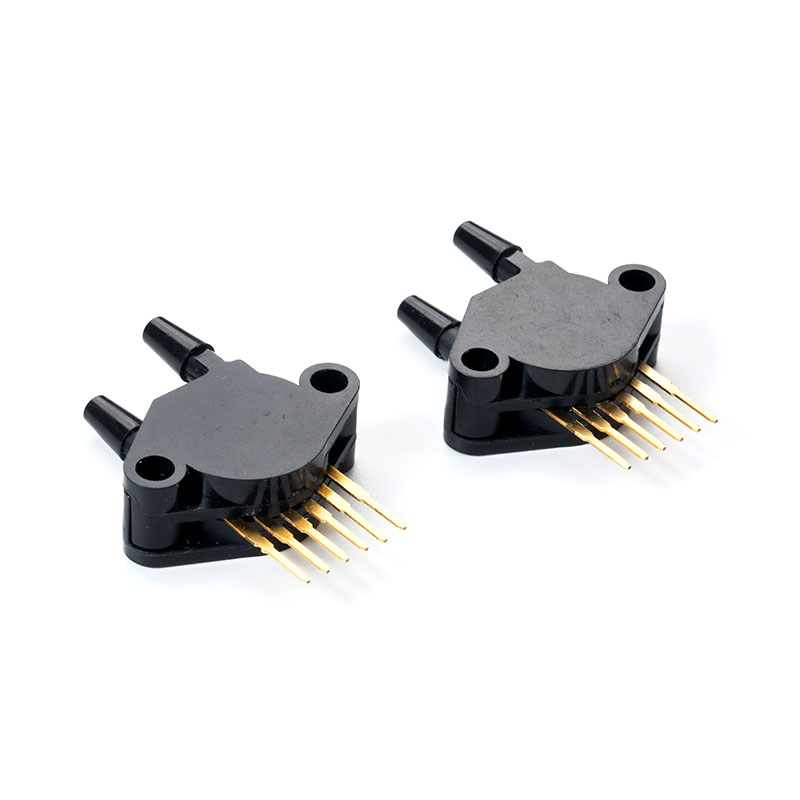

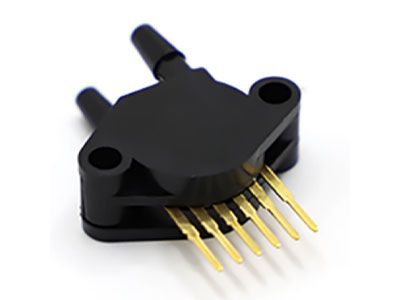

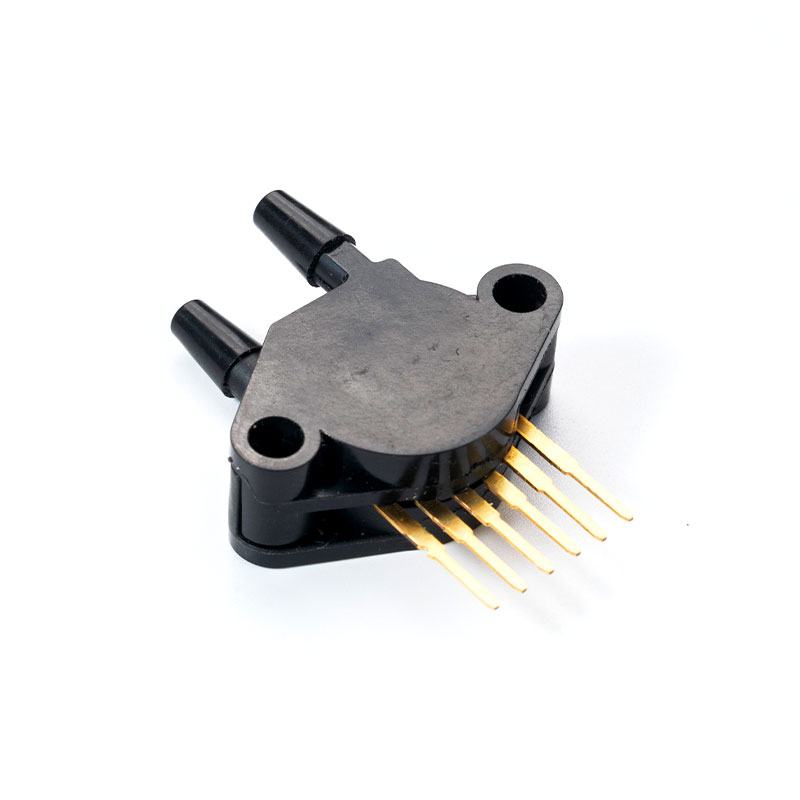

A série MCP5XXXDP possui um sensor de pressão de silício integrado
Condicionamento de sinal, compensação de temperatura e calibração
1 Descrição geral
Os transdutores piezoresistivos MCP5XXXDP são sensores de pressão monolíticos de silício. O MCP5XXXDP foi projetado para uma ampla gama de aplicações, especialmente aplicações que empregam um microcontrolador ou microprocessador com entradas analógicas para digitais. Este transdutor combina técnicas avançadas de microusinagem, metalização de filme fino e processamento bipolar para fornecer um sinal de saída analógico preciso e de alto nível que é proporcional à pressão aplicada.
2 Recursos e benefícios
1. Faixa de pressão opcional: 0kpa ~ 700kpa
2. Tipo de pressão
Absoluto: A referência de vácuo interno e a saída proporcional à pressão absoluta
Pressão manométrica: Com base na pressão atmosférica, fornece saída e mudança de pressão atmosférica
proporcional
Pressão Diferencial: Permite a medição de pressão em duas portas de pressão
3. Temperatura compensada acima de 10 °C a 60 °C
4. Temperatura de armazenamento -40°C a 125°C
5. material: casco encapsulado integrado epóxi durável, casco de válvula de ar adotado, náilon de alta temperatura
6. Sinal de saída: sinal analógico
3 Campos de aplicação
1. Médico: monitores, máquinas de anestesia, equipamentos de análise de sangue, cromatografia gasosa, instrumentação gasosa, pressão de ar da enfermaria, máquinas de diálise renal, nebulizadores, controles pneumáticos, máquinas respiratórias, equipamentos para apnéia do sono, espirômetros, ventiladores
2. Industrial: Medição de Pressão Barométrica, Drones, Calibradores de Medição, Cromatografia Gasosa, Instrumentos de Medição de Gás, Transmissores, Qualidade do Ar Interno, Ciências Biológicas, Controle Pneumático, Balões Meteorológicos.
